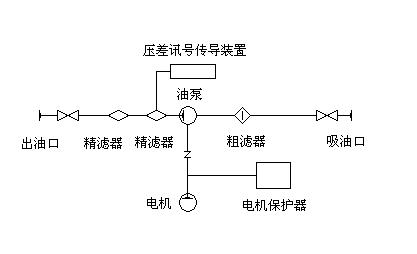

2 便携式工程机械滤油机的主要结构

    （1）机罩。机罩即壳体，由钢板冲压成形，用作滤油机体的防护外壳。在机罩上设有百叶窗以供电机散热，并装有便携提手。

    （2）粗滤器。粗滤器装在吸油口处，用于初次过滤。通过更换滤芯达到换挡目的，过滤精度分为以下三档：60μ、10μ、5μ。

    （3）齿轮泵。公称排量31.5 mL/r，转速 1400r/min，净重 4.75kg。

                     流量 Q＝ 31.5ml/r×1400r/min＝ 44·1L/min＞40L/min.

    （5）精滤器。在满足精度及流量的要求下，选用精度为5μ的过滤器。额定流量为40L/min。

    （6）压差讯号传导装置。用于指示精滤器的污染程度，当滤网因污染堵塞，该装置即发送电讯号，指示灯闪烁指示。

     这种便携式工程机械滤油机操作十分简便，一个人即可将其提到需过滤液压油的工程机械附近，将吸油管放人新油油桶，出油管接到液压油箱，接通电源，滤油即开始工作。

      3 便携式工程机械滤油机使用效果

     便携式工程机械滤油机目前在国内已经投入生产、使用，主要特点为：

    （1）设计合理，结构紧凑，重量轻，便于移动，特别适合流动施工作业。

    （2）使用方便，特别是压差讯号传导装置，能及时提醒操作人员进行滤芯清洗和更换。

    （3）过滤后油质清洁度较高，能满足液压系统的正常工作，降低了施工成本。

    （4）由于整机零部件均为国产通用件，使得维修及更换零部件方便省时。

      为了使便携式工程机械滤油机更加趋于完美，拓宽使用范围，也可对其进行以下几方面的改进：

    （1）生产自带动力型，以适应野外无电源情况。

    （2）设置行走轮，便于长距离移动。

    （3）随机携带一定数量的滤芯，便于轮换使用，以节省时间。
